其中，执行机构是调节阀的推动装置，它按信号压力的大小产生相应的推力，使推杆产生相应的位移，从而带动调节阀的阀芯动作；阀体部件是调节阀的调节部份，它直接与介质 接触，通过执行机构推杆的位移，改变调节阀的节流面积，达到调节的目的。
 调节阀按其能源方式不同主要分为气动调节阀、电动调节阀、液动调节阀三大类。它们的差别在于所配的执行机构上。前者配的是气动执行机构，中间一种配的是电动执行机构，后者配的是液动执行机构。

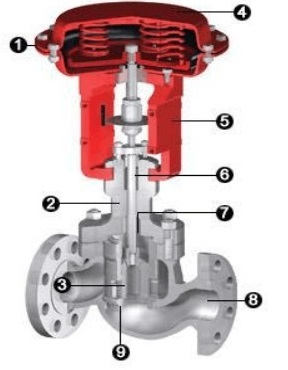

气动调节阀剖面结构图

                                 1-膜片，2-上阀盖，3-阀芯，4-膜盖，5-执行机构 6-阀杆，7-填料，8-阀体，9-阀座

调节阀在系统中的作用与重要性
    调节阀在调节系统中是必不可少的，它是组成工业自动化系统的重要环节，被称之为生产过程自动化的“手脚” 。如图所示

图1-1 自动调节系统的构成 调节阀的功能

1 调节功能

    1) 流量特性
    流量特性是反映调节阀的开度与流量的变化关系，以适应不同的系统特性要求，如对流量调节系统反应速度快需对数特性；对温度调节系统反应速度慢，需直线流量特性。
流量特性反映了调节阀的调节品质。

    2) 可调范围R
    可调范围反映调节阀可控制的流量范围，用R：Qmin之比表示。R越大，调节流量的范围越宽，性能指标就越好。通常阀的R30，好的阀，如V型球阀、全功能超轻型调节阀，
R可达100-200。

    3) 小开度工作性能
    有些阀受到结构的限制，小开度工作性能差，产生启跳、振荡，R变得很小(即Qmin很大)，如双座阀、衬胶蝶阀。好的阀小开度应有微调功能，即可满足很小流量的调节，且工作又要求十分平衡，这类阀如V型球阀、偏心旋转阀、全功能超轻型调节阀。

    4) 流量系数Cv或Kv
    流量系数表示通过流量的能力，同口径Kv值越大越好，尤其是球阀、蝶阀，它们的Cv/Kv值是单座阀、双座阀、套筒阀的2～3倍。

    5) 调节速度
    满足系统对阀动作的速度要求。

    2 切断功能
    切断由阀的泄漏量指标来表示，切断通常指泄漏量小于0.001％，它反映阀的内在的质量。在阀的使用中，对国产阀泄漏量大的呼声反映很大。

    3 克服压差功能
    通常用阀关闭时的允许压差来表示，允许压差越大，此功能也就越好。如果考虑不周到，阀芯就会被压差顶开，造成阀关不到位，泄漏量超标。因此，保证阀切断就必须克服阀关闭时的工作压差

     4 防堵功能
    对不干净介质的调节或者即使是干净介质，管道中的焊渣等杂物都可能造成阀堵塞或被卡住，因此要求阀应有较好的防堵功能，使之正常调节。防堵性最好的是流路最简单的
单座角阀和旋转类阀，如球阀、蝶阀、偏心阀、；流路复杂的阀、上下衬套导向的阀，迷宫式多级降压阀易造成堵卡。

    5 耐蚀功能
    抵抗介质的腐蚀和冲蚀和气蚀，以提高阀的使用寿命。阀的腐蚀是由介质的化学性能引起的材质腐蚀问题，通常选用耐腐蚀的材料来解决；冲蚀是由高速流动的介质、
含颗粒的 介质所致。解决的途径是选用耐磨的材料，如堆焊斯泰莱合金或碳化钨。气蚀则要在机构结构上采用反汽蚀措施，对高压阀、大压差工作的调节阀 要采用多级降压的形式。

    6 耐压功能
    它反映阀的强度和安全指标，即介质不能通过密封处和阀体缺陷处向外渗漏。出厂时通常用1.5倍公称压力作试验来检验。对高压介质最好是采用锻件结构；铸铁阀的耐压强度是最低的，通常应选铸钢阀。

    7 耐温功能
    满足不同温度条件下阀的强度和性能，温度的较大变化会使阀体材质的强度降低，因此阀必须满足介质的温度变化范围的要求，使阀在工作温度下有较好的强度和安全保证。

    8 外观和重量
    反映阀的外观质量且要求仪表化、轻型化、小型化。其重量应越轻越好，以方便使用，如起吊、安装、维护等。

各类调节阀的功能优劣比较
